説明

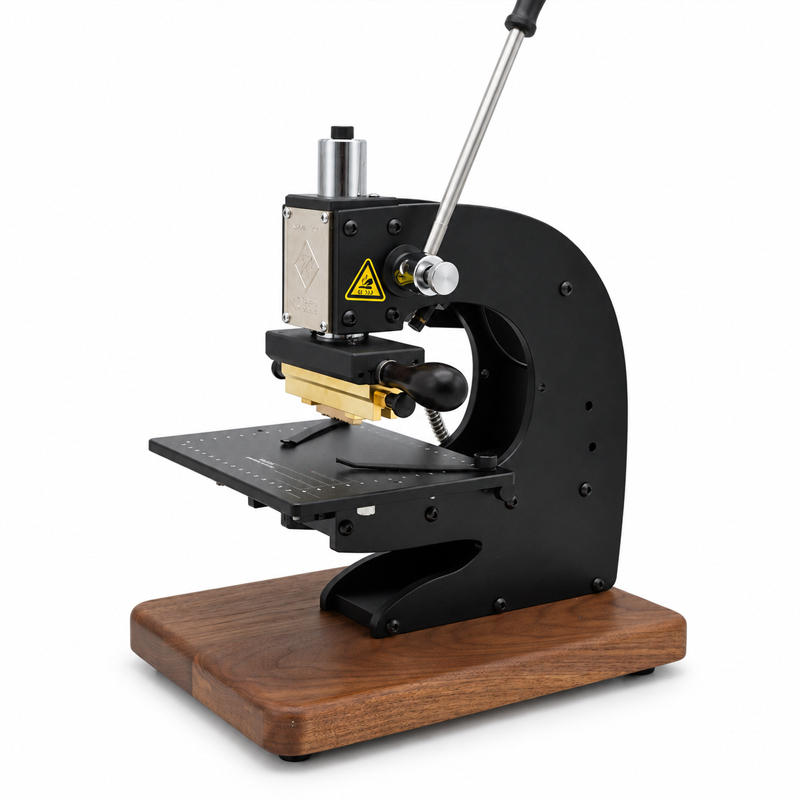

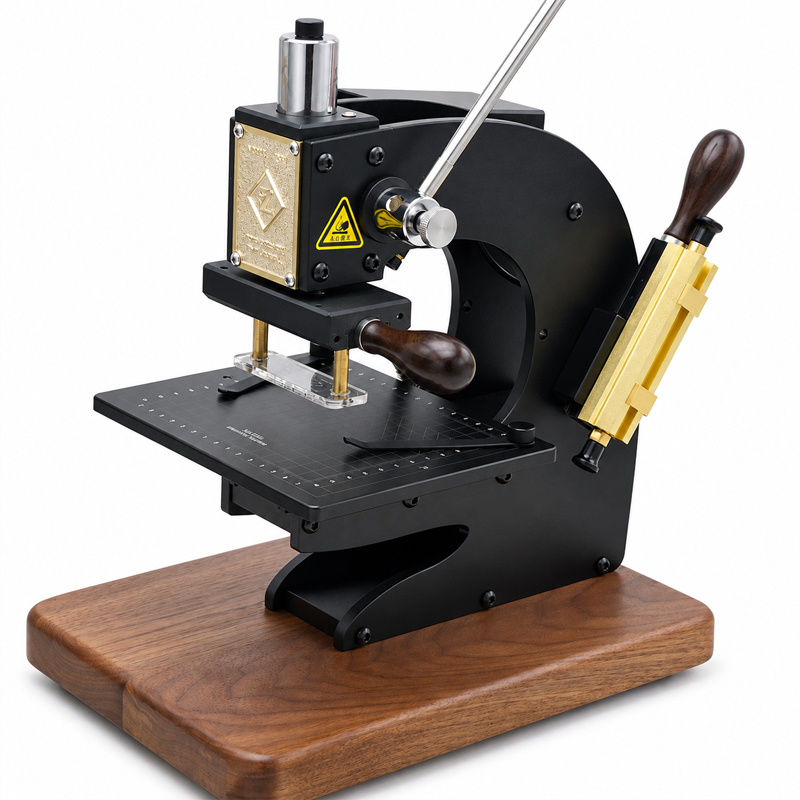

EC-27 手動箔押し機

EC-27 手動箔押し機は、赤色レーザークロスライン位置決めシステムを搭載し、正確な加工位置を確認できる高精度モデルです。高品質なウォールナット製ベースとデジタル温度制御システムを採用し、精度と再現性を重視するプロフェッショナル向けに設計されています。

主な特長

• 🔴 赤色レーザークロスライン位置決め：刻印位置を正確に確認できる高精度ポジショニングシステム

• 高品質ウォールナット製ベース：天然無垢材を使用した安定感のある美しい仕上がり

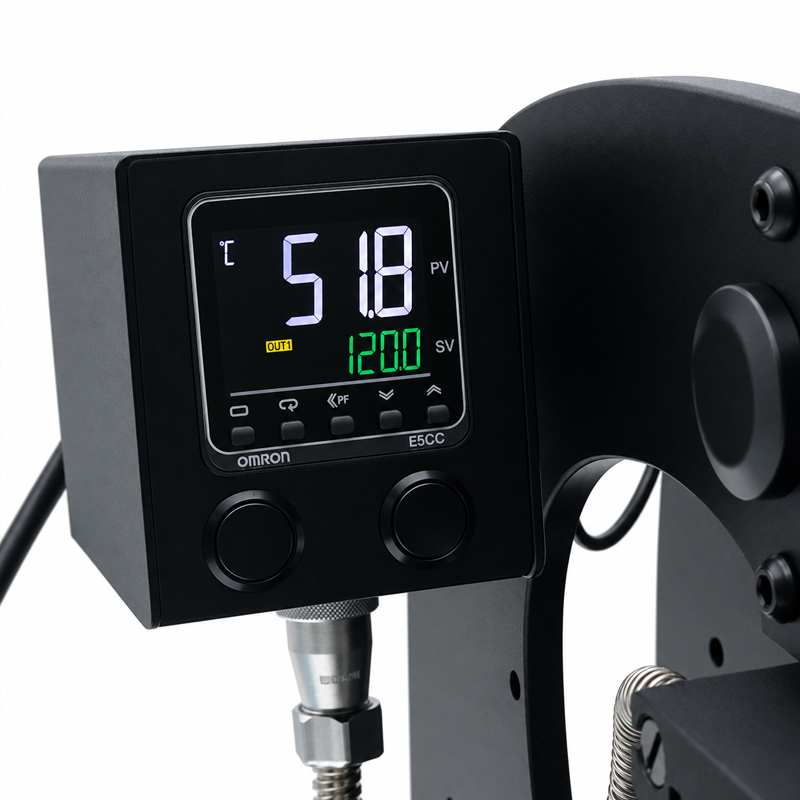

• デジタル温度コントローラー：LEDディスプレイで温度を正確に設定

• 圧力調整機構：付属の六角レンチを使用して加工圧力を微調整

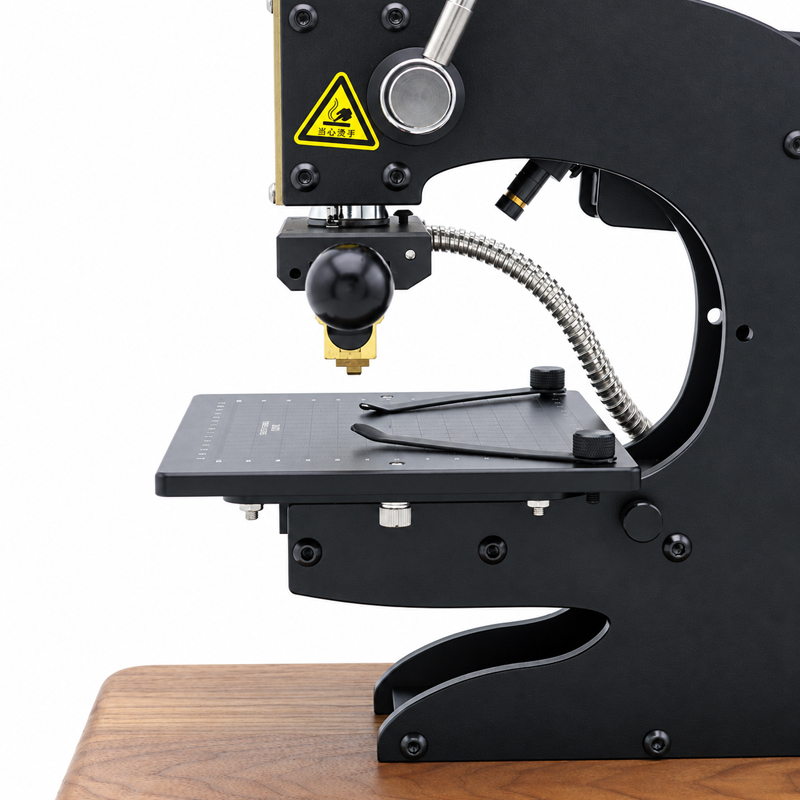

• 位置決め治具付きグリッド作業台：加工物を固定し、正確な位置合わせをサポート

• 背面電源ポート：ケーブルをすっきり整理できる設計

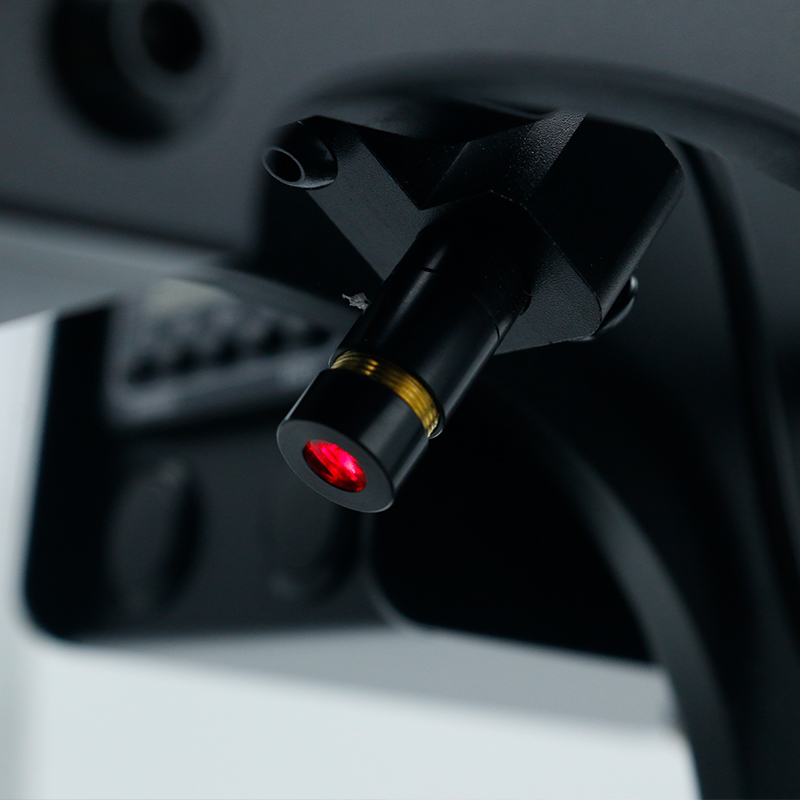

🔴 レーザー位置決めシステム

動作原理：

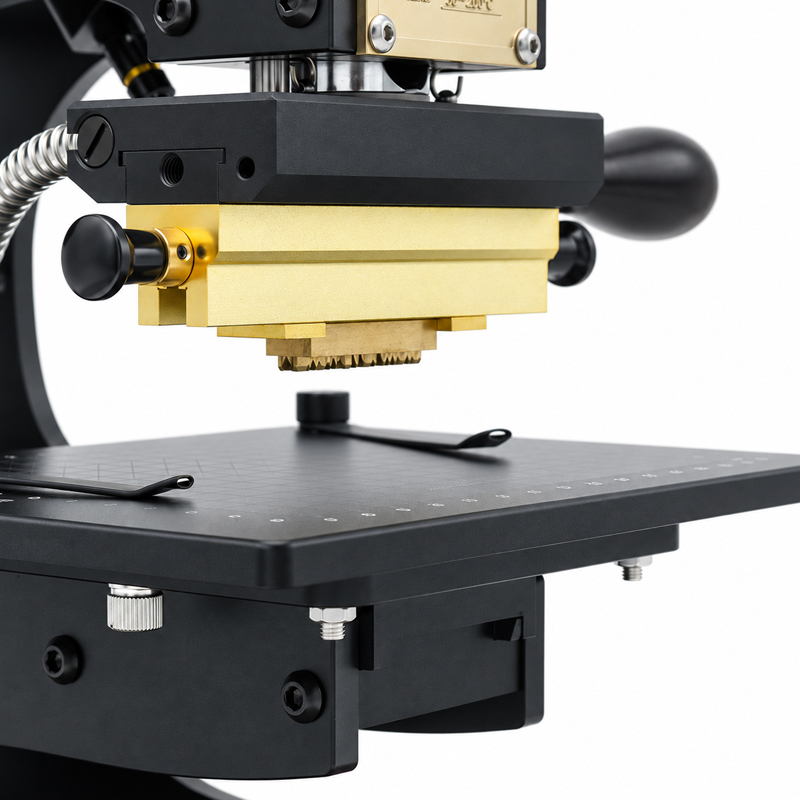

赤色レーザーが作業台上にクロスラインを投影し、真鍮金型が材料に接触する中心位置を視覚的に確認できます。加工位置を事前に確認できるため、位置ズレを軽減し、繰り返し加工の精度向上に役立ちます。

技術仕様

• レーザータイプ：半導体ダイオードレーザー

• 波長：650nm ±10nm（赤色可視光）

• 出力：<1mW（クラス2）

• ビーム発散角：<1.5mrad

• ライン長：高さに応じて調整可能（通常約8～12cm）

• ライン幅：作業面で約1mm

• 電源：DC 5V（内蔵コンバーター）

• レーザースイッチ：独立ON/OFFスイッチ

• 取付方式：調整可能なアルミ製ブラケット

• 校正：出荷時にヒーティングプレート中心へ調整済み。ユーザーによる微調整も可能

レーザー使用時の安全について

• クラス2レーザーを使用

• レーザー光を直接目に当てないでください

• 光線を直接のぞき込んだり、光学機器を使用して観察したりしないでください

• 本体にレーザー安全ラベルを表示

• FDA 21 CFR 1040.10 / IEC 60825-1規格に準拠

位置決め精度

• 繰り返し精度：±0.3mm（適切に調整された状態）

• 出荷時位置合わせ誤差：<0.5mm

• 用途：多層加工、パターン位置合わせ、繰り返し加工、量産作業

圧力調整システム

EC-27には、加工物に合わせて調整できる精密な圧力調整機構を搭載しています。

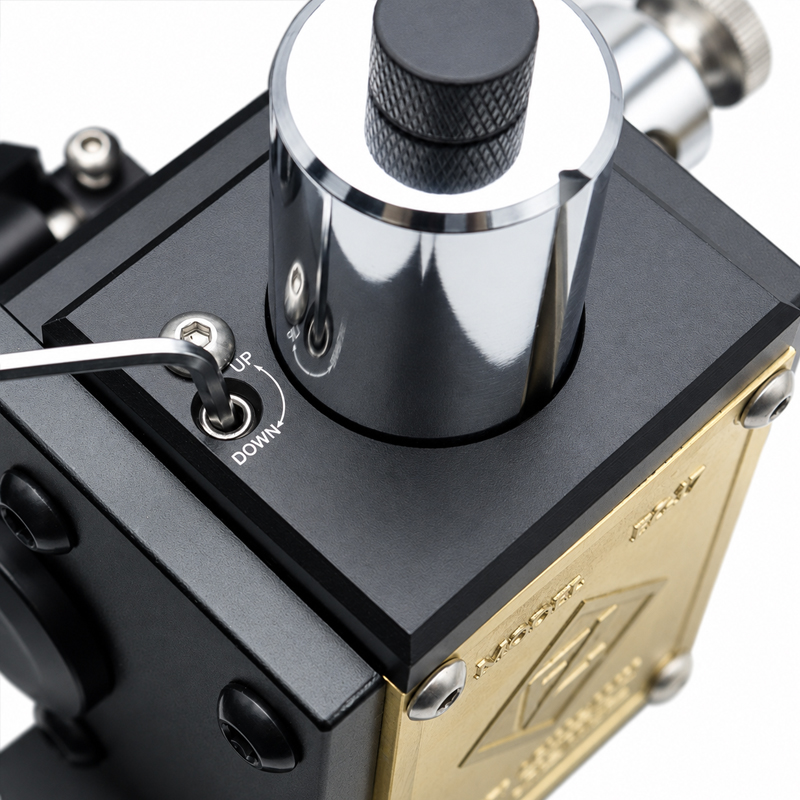

• 調整方法：六角レンチで圧力スプリングを調整

• 圧力目盛り：1～10（5＝中程度）

• 微調整：1/4回転単位で調整可能

• ロック機構：ロックナットにより使用中の設定変化を防止

推奨設定

• 2～4：薄紙・デリケートな素材

• 5～6：一般的な革・厚紙

• 7～9：厚手の革・深い型押し

• 10：硬質素材向け最大圧力

おすすめ用途

• プロのレザー工房：財布、バッグ、ベルトへのブランド刻印

• オリジナル製本：表紙へのタイトル・作者名の正確な箔押し

• 革製品メーカー：ロゴ位置を統一した繰り返し加工

• ハンドメイド工房：オリジナル商品のブランド加工

• オンラインショップ：名入れ・オーダーメイド商品の加工

レーザー位置決めのメリット

• 加工位置を事前確認：金型が当たる位置を視覚的に確認

• 高い再現性：複数の製品でも同じ位置に加工しやすい

• 作業時間を短縮：位置合わせの手間や材料ロスを軽減

• 複雑なデザインにも対応：多層・多色の箔押しデザインの位置合わせに便利

使用例

• 真革カードケースへの名入れ

• 革製ノートへのオリジナルロゴ型押し

• 木製コースターへのブランド刻印

• ハンドメイド石鹸パッケージへの型押し

• 高級商品のブランド・認証マーク刻印
